1：设备概括

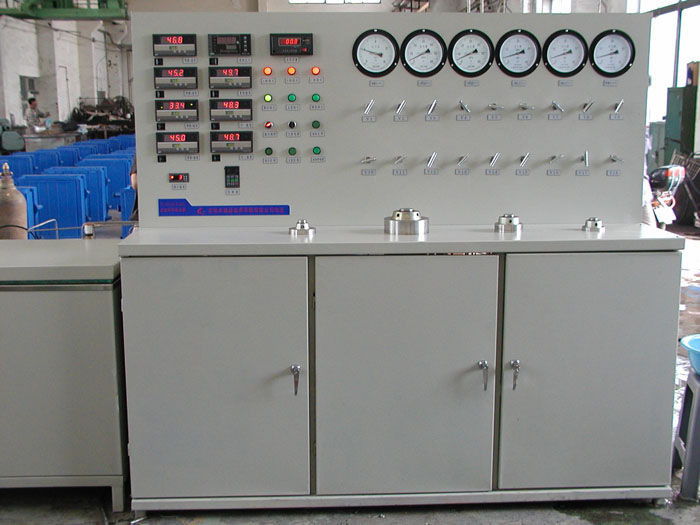

本套装置为10L×2两萃两分规模的CO2超临界萃取设备，萃取工作介质为二氧化碳。萃取釜设计压力35Mpa，容积10L×2，串联工作，也可单独使用。萃取釜的开启方式采用T型螺纹结构；10升料筐2个。在设备的设计、制造、检验、安装和调试的全过程中，严格执行现行有效的国家相关标准及法规的要求。
2：设备组成
本设备由CO2加压系统、萃取和分离系统、CO2循环系统、清洗系统、携带剂系统、冷水循环系统、热水循环系统、机架平台、控制系统、系统等组成。
3：萃取和分离系统工作描述
萃取循环过程：液态CO2从CO2循环储罐出液口经过低温换热器进一步冷凝进入CO2加压泵入口，经CO2加压泵加压进入萃取加热器加热，使CO2相变为超临界状态，超临界状态的CO2从萃取釜底部进入萃取釜，经萃取釜出口处的调节阀调节，稳定萃取压力，物料在萃取釜内被萃取，带有萃取物的CO2从萃取釜顶部出口排出，经过分离一加热器升温至分离一设定温度后，再进入分离一釜入口，调节分离一釜出口处的调节阀使压力达到分离一釜要求的工艺压力，产品在分离一釜内分离。 仍带有萃取物的CO2流入分离二加热器升温或降温至分离二需要的工艺温度，再进入分离二釜内，调节分离二釜出口处的调节阀使压力达到分离二要求的工艺压力，萃取物在二级解析釜内再次进行的分离。
|
序号 |
名 称 |
技 术 参 数 |
数量 |
备注 |
|
1 |
萃取釜（含快开装置） |
10/350 bar |
2 |
|
|
2 |
分离釜Ⅰ |
5L/160bar |
1 |
|
|
3 |
分离釜Ⅱ |
5L/120 bar |
1 |
|
|
4 |
分离Ⅰ加热器 |
160 bar |
1 |
|
|
5 |
分离Ⅱ加热器 |
120 bar |
1 |
|
|
6 |
萃取加热器 |
350 bar |
1 |
|
|
7 |
物料筒 |
有效容积8L |
2 |
|
|
8 |
CO2高压泵 |
200L/h，350bar |
1 |
|
4：CO2循环系统工作描述
分离后的气态CO2进入冷凝器，CO2冷凝成液态后流入CO2循环储罐，从而实现CO2的循环萃取、分离过程。萃取完成后萃取釜内的CO2通过分离釜降压平衡至50bar
具体配置如下：
|
序号 |
名 称 |
技 术 参 数 |
数量 |
备注 |
|
1 |
冷凝器 |
90 bar |
1 |
|
|
2 |
CO2中间储罐/CO2 |
24L/120bar |
1 |
